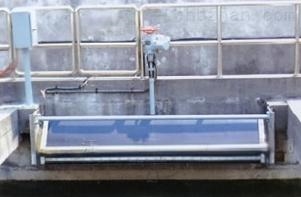

液控旋轉堰門是一種常用于水利工程、閘門系統和水庫調節等設施中的重要設備。它利用液壓控制原理，通過旋轉的方式來調節水流量、控制水位或排水。設計結構和工作原理，使其在高水壓、大流量的應用環境中表現出了優異的性能。泛應用于水電站、水庫、航道、灌溉系統等領域，尤其在高水壓、大流量的復雜環境下，能夠提供穩定而高效的水流調節功能。
液控旋轉堰門的工作原理：
1.液壓驅動系統啟動
通過液壓驅動系統來控制堰門的旋轉。液壓泵向液壓缸提供液壓油，推動液壓缸活塞運動。根據液壓系統的控制信號，液壓缸推動堰門的旋轉軸或葉片進行旋轉。
2.旋轉調節
液壓缸驅動堰門旋轉時，堰門的葉片會發生旋轉運動，通過旋轉角度的變化來控制堰門的開度。堰門的旋轉角度直接影響水流量，調節旋轉角度可以實現水流的精確調節。
3.控制水流量
通過液壓系統的精準控制，能夠在不同水位和流量條件下實現精確的水流調節。通過改變堰門的開度，可用于泄洪、調節水位或水流流量，確保水利設施的正常運行。
4.自動化控制與監測
通常配備自動化控制系統，可以通過傳感器監測水位、流量等參數，并自動調整堰門的開度。此外，液壓系統通常也具備過載保護功能，防止在水壓過高或流量過大時對設備造成損害。
液控旋轉堰門的主要構成部分：
1.堰門葉片
堰門葉片是核心部分，它通常由高強度的鋼材或合金材料制成，能夠承受較大的水壓。葉片的形狀、材質及尺寸直接影響堰門的調節性能。
2.液壓驅動系統
液壓驅動系統是動力源，通常由液壓泵、液壓缸、液壓馬達、液壓管路等組成。液壓驅動系統負責通過液壓油的流動和壓力變化來驅動堰門葉片旋轉。
3.旋轉軸
旋轉軸用于連接堰門葉片與液壓驅動系統。液壓缸通過旋轉軸傳遞動力，控制葉片的旋轉角度。
4.密封系統
需要良好的密封系統，以確保在高水壓環境下水不會滲漏。密封材料通常采用耐腐蝕、耐高壓的橡膠或聚合物材料，確保長期穩定運行。
5.控制系統
配備了自動化控制系統，可以通過傳感器、PLC控制器等設備實時監測水流、水位等數據，并根據預設的目標自動調整堰門的開度。
6.過載保護裝置
為了防止旋轉堰門在使用過程中因水流過大或水壓過高而受損，通常會配備過載保護裝置，確保系統的安全運行。
